装置名称
加氢裂化及加氢精制催化剂评价中试装置
应用领域
石油化工 加氢
装置规模
中试装置
投用时间
2018
反应器及材质
每套装置两台反应器串联
设备、管线、管件和阀件的材料采用316SS、316L SS或316H SS不锈钢
装置介绍

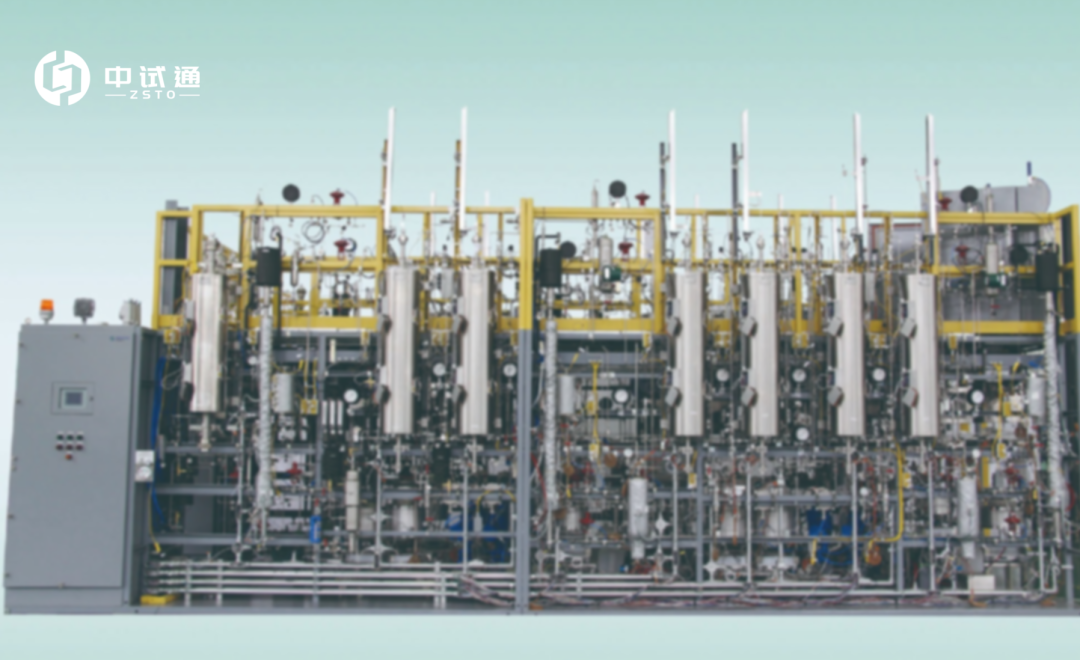

“加氢裂化及加氢精制催化剂评价中试装置”共四套，每套设有独立的气体进料单元、液体进料单元、反应单元、气液分离和高压气体洗涤单元、稳定塔单元，可独立开车。
四套装置安装在两个框架内，其中两套和一套柴油加氢共用一个框架（框架A），另两套和一套柴油加氢共用一个框架（框架B）。每个框架设立公用的原料气进气总阀和压力显示、稳定塔气提气和仪表风压力调节系统、尾气和废液排放总管、冷却水上、下水管。装置采用模块化的安装形式，便于设备安装和维护。
装置采用Honeywell C-200 控制器，实现装置操作的高度自动化。装置数据采集准确、及时，可进行物料平衡的核算。整套装置工艺流程调变灵活、操作简便。装置的气体和液体流量、压力、温度和液位的检测控制，均可进行自动控制，压力、温度和液位具有超限报警功能。控制系统的服务器和Honeywell PKS软件与四套装置共用。
如果您感兴趣，欢迎随时联系我们
联系方式：李工 15601683762
