装置名称
三级短流程蒸馏中试成套装置
应用领域
能源化工—含油残渣蒸馏
装置规模
中试装置
投用时间
2016
反应器及材质
无
装置介绍
“三级短流程蒸馏中试成套装置”中，原料经进料泵升压后进入1段刮膜蒸发器，在蒸发器内部变为残液和轻组分，其中轻组分以气态从顶部进入填料塔进行精馏，精馏顶部产物经1段冷凝器冷凝或根据蒸发器顶部气相直接进入冷凝器，冷凝后的产品进入产品罐或者回流至原料罐中继续处理；1段蒸发器底部液体及填料塔底部物料通过1段残液泵升压后送入2段刮膜蒸发器，产生的气相产品由2段冷凝器进入2段产品收集罐，产品可由产品泵送出储存或打回流；2段刮膜蒸发器底部物料通过2段残液泵升压后送入3段短程蒸馏蒸发器，产生的气相产物在内置冷凝盘管中冷凝成液相，从凝液收集管口流出，进入到产品罐和残液罐。
1段蒸发器用于分离427℃以下的馏分；
2段蒸发器用于分离427℃-650℃的馏分；
3段蒸发器用于分离沸点650℃-760℃的馏分；
各级蒸发器中未被冷凝的惰性气体由真空系统抽走。

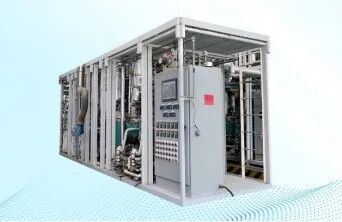

本装置为撬装设备，全部采用进口设备，技术先进、运行稳定；
三级减压蒸馏单元可用于蒸馏沸点500℃以上馏分而不发生油品热裂解。
操作压力：5TOR-常压
操作温度：200-320℃
如果您感兴趣，欢迎随时联系我们
联系方式：李工 15601683762
